多項式の値を求める問題です。
この問題の具体例として、問題文の具体例よりも簡単になるように、計算しやすい例を用いました。
xを2、n=3として、
(2^3)+(2^2)+(2^1)+(2^0)=8+4+2+1=15を求めます。

では、プログラム1からトレースして行きます。

メインプログラムでx=2をGR2に、n=3をGR1に設定しました。

ここからプログラム1のPOLYを呼び出します。
演算結果を格納するGR4が初期化されました。

かける回数のカウンタが入りました。

被乗数(かけられる数)が初期化されました。

かけ算プログラムMULTが呼び出されました。
1×2=2が求まれれます。
被乗数(かけられる数)が入りました。
(乗数(かける数)はGR2に入っています。)

かけ算の結果が初期化されました。

乗数を退避して、下一桁が0かどうか調べます。

2は2進数で0010なので、0001をかけて下一桁が0であることが
判明しました。

被乗数が左シフト、乗数が右シフトされました。

乗数が退避されました。

演算結果が格納されました。

被乗数が左シフト、乗数が右シフトされました。

呼び出し元に戻りました。
かける回数が1つ減って2になりました。

かけられる数、かける数が設定され、2×2=4が求まります。
MULTが呼び出されました。
(かけ算処理は省略)

呼び出し元に戻って、かける回数が1回減りました。

かけられる数、かける数が設定され、4×2=8が求まります。
MULTが呼び出されました。
(かけ算処理は省略)

呼び出し元に戻りました。
GR3が0になり、かけ算処理が終わり、2の3乗の2×2×2=8がGR4に加算されました。

次は、2の2乗の4を求めてGR4に加算します。
(かけ算処理省略)

2の3乗の8に2の2乗の4が加算されて12(000C)になりました。

12(000C)に2の1乗の2が加算されて14(000E)になりました。

14(000E)に2の0乗の1が加算されて15(000F)になりました。

マイナスになったので多項式の演算処理が終了しました。

GR0に演算結果が求まりました。

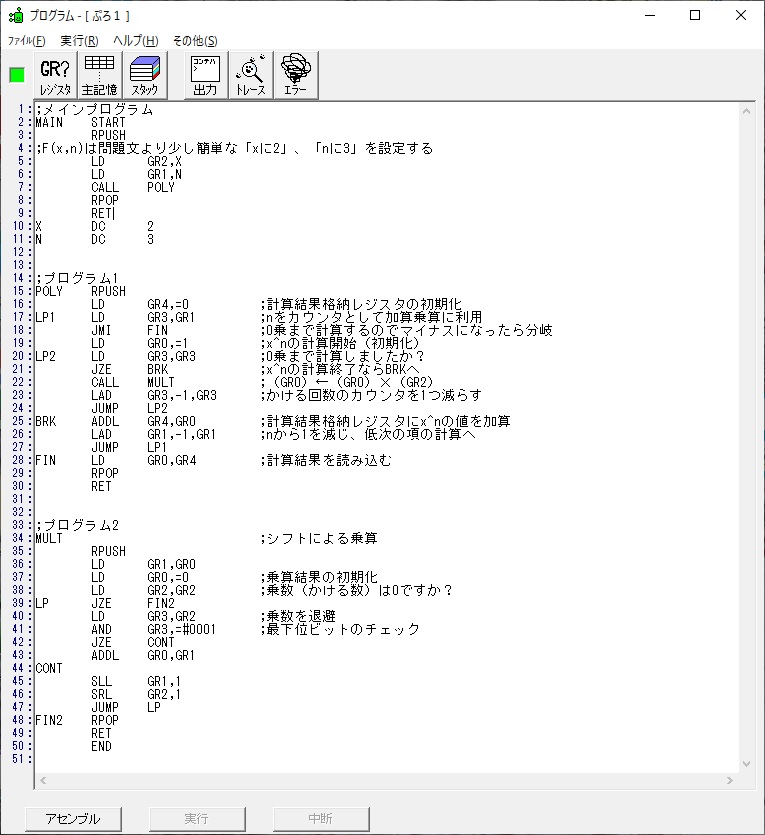

プログラム1、プログラム2、トレースのノートはこちらになります。

;メインプログラム
MAIN START
RPUSH

;F(x,n)は問題文より少し簡単な「xに2」、「nに3」を設定する
LD GR2,X
LD GR1,N
CALL POLY
RPOP
RET
X DC 2
N DC 3
;プログラム1
POLY RPUSH
LD GR4,=0 ;計算結果格納レジスタの初期化
LP1 LD GR3,GR1 ;nをカウンタとして加算乗算に利用
JMI FIN ;0乗まで計算するのでマイナスになったら分岐
LD GR0,=1 ;x^nの計算開始(初期化)
LP2 LD GR3,GR3 ;0乗まで計算しましたか?
JZE BRK ;x^nの計算終了ならBRKへ
CALL MULT ;(GR0)←(GR0)×(GR2)
LAD GR3,-1,GR3 ;かける回数のカウンタを1つ減らす
JUMP LP2
BRK ADDL GR4,GR0 ;計算結果格納レジスタにx^nの値を加算
LAD GR1,-1,GR1 ;nから1を減じ、低次の項の計算へ
JUMP LP1
FIN LD GR0,GR4 ;計算結果を読み込む
RPOP
RET


;プログラム2
MULT ;シフトによる乗算
RPUSH
LD GR1,GR0
LD GR0,=0 ;乗算結果の初期化
LD GR2,GR2 ;乗数(かける数)は0ですか?
LP JZE FIN2
LD GR3,GR2 ;乗数を退避
AND GR3,=#0001 ;最下位ビットのチェック
JZE CONT
ADDL GR0,GR1
CONT
SLL GR1,1
SRL GR2,1
JUMP LP
FIN2 RPOP
RET
END

では、再帰呼び出しによるプログラム3のトレースを行います。
xとnが入ってPOLY2を呼び出します。

再帰処理が始まります。
スタックに呼び出し元アドレスが積まれました。

F(x,n)=x×F(x,n-1)+1 (n>=1)のn-1にあたるnの減算処理が行われました。

呼び出し元の1つ先のアドレスがスタックに積まれて再帰呼び出しに行きました。

n-1が行われました。

呼び出し元の1つ先のアドレスがスタックに積まれて再帰呼び出しに行きました。

n-1が行われました。

呼び出し元の1つ先のアドレスがスタックに積まれて再帰呼び出しに行きました。

n=0の時の処理が実行されました。

スタックから1つ取り出されて呼び出し元の1つ先のアドレスに行きました。


1×2が設定されMULTを呼び、かけ算処理を行います。

1×2の計算結果の2が求まりました。

スタックから1つ取り出されて呼び出し元の1つ先のアドレスに行きました。


2に1が加算され3になり、MULTを読んでかけ算処理を行います。

演算結果の2×3の6が求まりました。

1が加算され7になりました。

スタックから1つ取り出されて呼び出し元の1つ先のアドレスに行きました。
MULTを読んでかけ算処理を行います。

7×2=14が実行されました。

1が加えられました。

スタックから1つ取り出されて呼び出し元の1つ先のアドレスに行きました。

以上で終了になります。

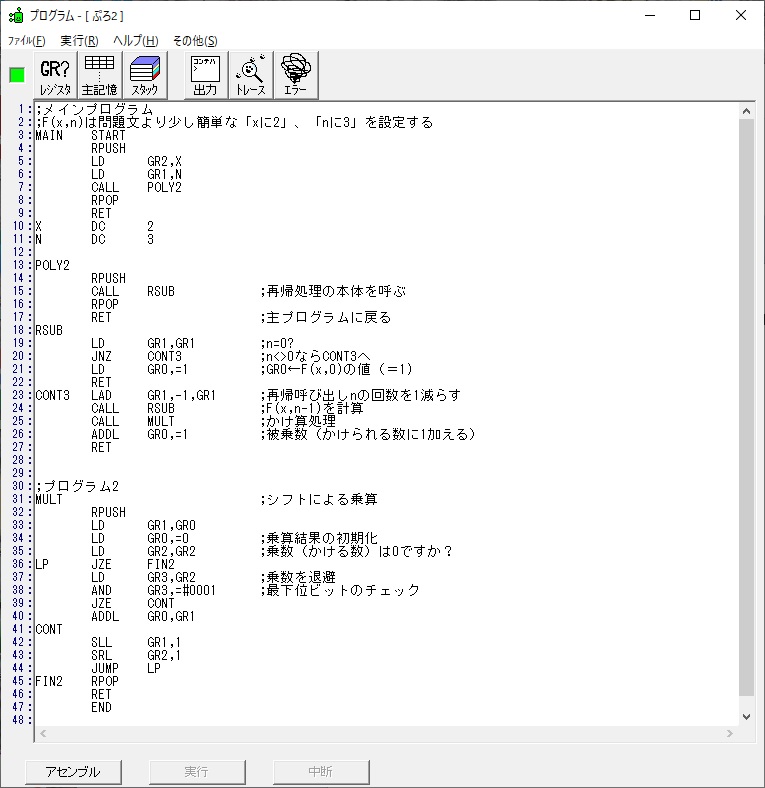

プログラム1、プログラム2、トレースのノートはこちらになります。

;メインプログラム
;F(x,n)は問題文より少し簡単な「xに2」、「nに3」を設定する

MAIN START
RPUSH
LD GR2,X
LD GR1,N
CALL POLY2
RPOP
RET
X DC 2
N DC 3
POLY2
RPUSH
CALL RSUB ;再帰処理の本体を呼ぶ
RPOP
RET ;主プログラムに戻る
RSUB
LD GR1,GR1 ;n=0?
JNZ CONT3 ;n<>0ならCONT3へ
LD GR0,=1 ;GR0←F(x,0)の値(=1)
RET
CONT3 LAD GR1,-1,GR1 ;再帰呼び出しnの回数を1減らす
CALL RSUB ;F(x,n-1)を計算
CALL MULT ;かけ算処理
ADDL GR0,=1 ;被乗数(かけられる数に1加える)
RET


;プログラム2
MULT ;シフトによる乗算
RPUSH
LD GR1,GR0
LD GR0,=0 ;乗算結果の初期化
LD GR2,GR2 ;乗数(かける数)は0ですか?
LP JZE FIN2
LD GR3,GR2 ;乗数を退避
AND GR3,=#0001 ;最下位ビットのチェック
JZE CONT
ADDL GR0,GR1
CONT
SLL GR1,1
SRL GR2,1
JUMP LP
FIN2 RPOP
RET
END
